【进阶教程】基础仪表领航飞进离场范例
作者:jzbus发布时间:2021-03-16分类:基础飞行教程浏览:1679评论:0
本范例将着重介绍成都至重庆的仪表飞行要领,所以对飞行的全部过程将不再详细讲解。
范例将以航路 ZUUU 02 JTG01D JTG W26 YZ W31 DS DS 2A ZUCK 02 为例介绍。
在飞行前,有几点需要说明。我们将以上航路分为离场,航路,进场,进近四个阶段。
就象前辈所言,这个好比高速公路开车。ZUUU 02 是你的出发地点,JTG01D 就是你的上高速的匝道(离场),从 JGT 开始一直到 DS 是为高速公路的路线(航路),DS 2A 就象下高速的匝道(进场),将 你引导到回家的路(进近) 。
为了增加此次 IFR 飞行的可操作性,我选用不是大家所熟悉的 ILS 进近,而是 VOR/DME 进近。因为这样可以让大家顺便也了解一下非精密进近的乐趣。(麻烦倒是真的) 在飞行前,我们预计使用 JTG 02D 离场,和 DS 2A 进场,最后还要使用 02 跑道 VOR/DME 落地。所以,我们从数据库里调出这三张航图。我们的飞行也将按照航图上所标注的信息严格执行。

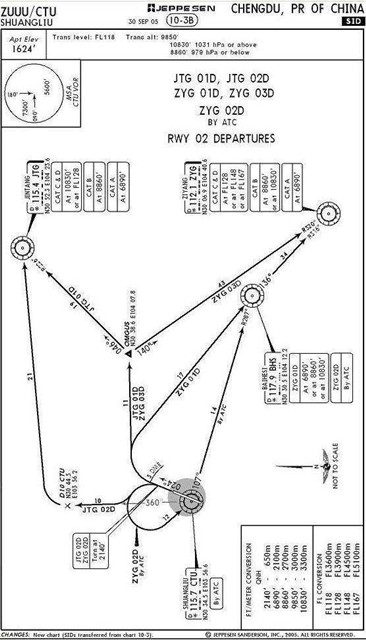

首先是离场:

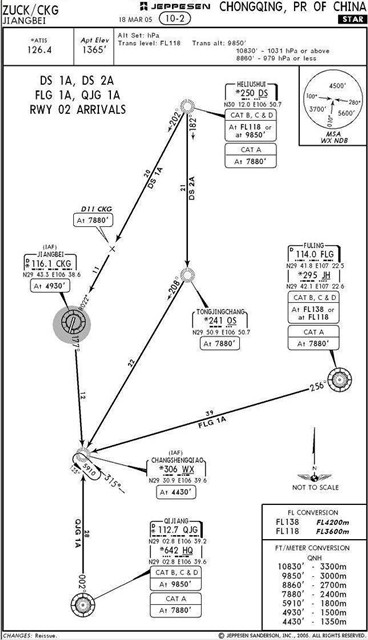

其次是 DS 2A 的进场图:

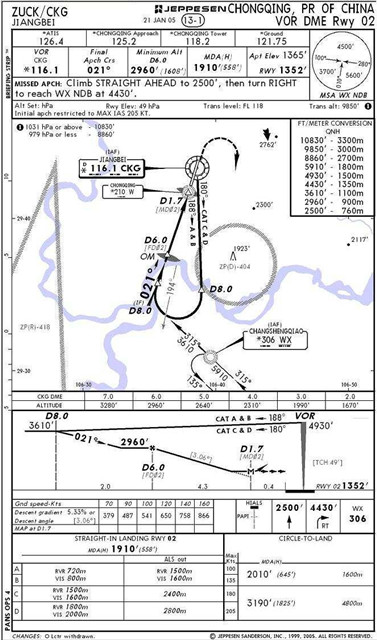

最后是 ZUCK 的 VOR/DME Rwy02 的进近图:
航图的阅读方法我这里就不多说了。个人认为还是很好看懂的。(建议飞行时将航图打印出来,方便查阅!)
下面我来讲解下我们从离场航图上看到的将会用到的信息。
我们首先02跑道起飞后保持HDG024,等 CTU 的 DME 读数为 3 海里的时候右转至 090 往 OMGUS 方向飞,然后等着截获 JTG 的 46 度径向线,爬升至 QNH 6890FT,截获航道后径直飞向 JTG以完成离场。
这大致就是上高速前走的匝道过程说明了。
好,下面,飞行实施!

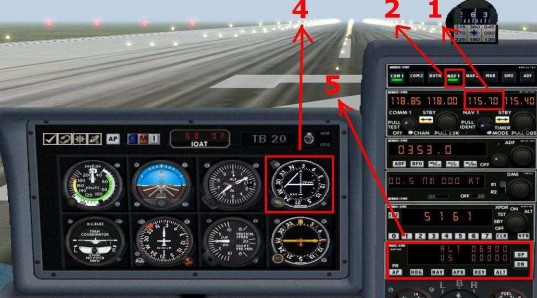

进跑道后,
有以下几件事情需要忙活:

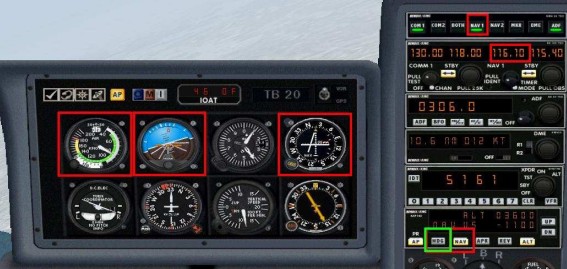

1、确认你的 VOR 频率已经调整至 CTU 的 115。7(1),打开 NAV1 使之接通并确认收到信号(2)。同时将离场最后一个导航台 JTG 的频率置于 STAY 位,以便取用。
2、旋转 OBS 纽将 VOR 指示表的 CRS 设置为 024(4),这时候你发现航道并不在中间位置,不要紧,用过 VOR 台的人都知道,你越是接近此台,它的灵敏度就越高。(如果出现上述航道位置偏左的情况下, 起飞后通常只需要稍微向左修正,就会很快截获航道的。
3、将自动驾驶的高度设置为 6900FT(5)。
起飞后,

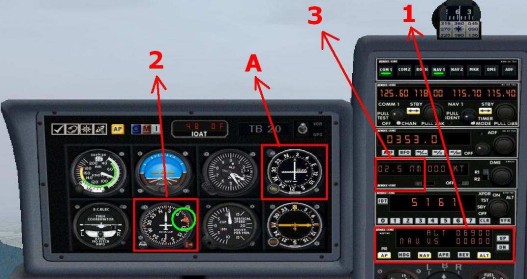

1;保持航向,截获 VOR 航道后(A),点亮自动驾驶上的 NAV 键,并打开 AP 设定上升率,让飞机自己飞行。(1)
2;别放松,还有一堆事情等着解决。将罗盘上的 HDG 旋纽拨为为 090(2),(注意:千万不要这时去点亮自动驾驶上的 HDG 按纽!还记得吗?我们要等到距离 CTU 3 海里的时候才能转弯呢。)
3;这时密切关注 DME 测距机上的读数!等到读数变为 3 时,我们点亮自动驾驶面板上的 HDG,并人工熄灭其旁边的 NAV 纽。
程序转弯,
1. 当 DME 读数为 3 海里的时候,熄灭 NAV,点亮 HDG,让飞机自动向 090 方向转。
2. 这时候,我们按压无线电面板上的 STBY 按钮,更改为 JTG 的频率。将 OBS 旋至 046。

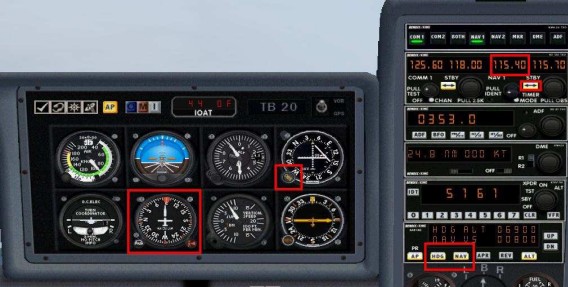

3. 再次点亮自动驾驶 NAV 按钮。(注意:不要去熄灭 HDG,等航道截获后 HDG 将自动熄灭) 以下图例是你转弯之后应该看到的状态:(此时的位置信息请见附录的航图 1)
我们很快就会截获 JTG 的航道,因为航图上显示我们转弯后离此航道的距离不过区区 11 海里。如果你一步步按照以上做的画,这是截获 JTG 以后的样子:(下图)(此时的位置信息请见附录的航图 2)

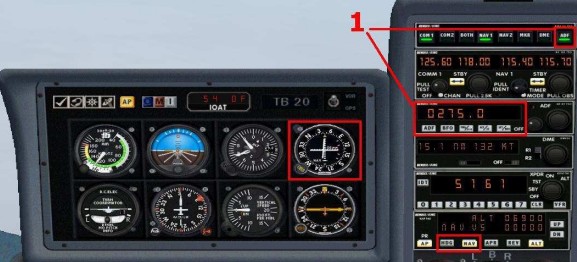

飞老式仪表的飞机要求你一个一个点截获,这相比现代大型客机而言,是非常麻烦的,不过恰恰是这样, 你才更容易理解什么叫仪表领航。好了,我们要为下一步做准备了,按照我们的计划航路,下一个导航点应该是 YZ,这和我们之前所用的 VOR 不同,是个老式的 NBD,我们将 ADF 面板上的频率调整至 YZ 的275。0,并且调整 NBD 指示表(VOR 的下面)的 HDG 至 098(这个航向数据来自 FS 的 NAV LOG,你可以在 Flight Planner 里查到)。
完成离场
我们的飞机正按照计划飞往 JTG,当 DME 指示小于 1 海里时,我们可以人工断开自动驾驶的 NAV,点亮HDG,使飞机朝 YZ 的方向转。到这里,我们已经正式完成离场,上航路了。随后,我们准备上高至巡航高度 7900FT,因为我们的巡航高度并没有超过到过度高度层,所以我们仍需保持 QNH,不需要去修标压。呵呵,问题来了,我们离开 JTG 以后发现,NBD 并没有按照计划被截获(指针并未摆动),这大概是因为距离过远的原因。所以,我们仍然需要利用 JTG 来带段路。(当然,从测距机上来看,我们是远离 JTG 的)
我们不需要改变频率,只需要将 JTG 的航道改变为 098 并再次点亮自动驾驶的 NAV 即可。这时,观察航道在仪表上所在方向!如果航道偏右,那使用自动驾驶 HDG 功能操控飞机右转去截获它,同理,偏左就向左转,当然,HDG 和 CRS 的夹角不要太大,小于 30 度为宜。(注意:再说一遍!这时候自动驾驶面板上的 HDG 和 NAV 的灯都亮着,在你未截获到航道之前,NAV 灯亮着就代表它仅仅是预位!)
下图是已经截获到 JTG 098 航道的截图,可以看到,自动驾驶面板的 HDG 已经自动熄灭了。现在我们要等的就是 YZ 在 NBD 指示表上的反应了。慢慢等,这时候可以休息一下下。

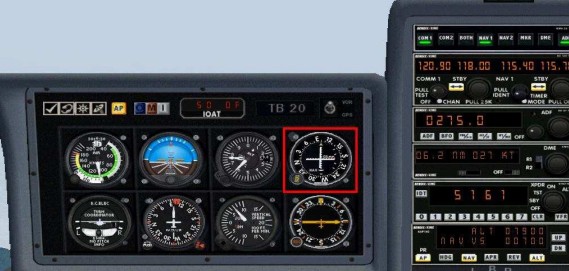

好了,我们成功截获到 NBD 信号了,NBD 的差别就在这里,它没有航道,所提供给你的信息仅仅是它所在的方位。和 VOR 比起来要落后一些。
现在,我们只要将仪表上的黄箭头始终对住正前方飞就行了。(不管你用什么办法。。。。。。。)
BD 和 VOR 一样,当你越是接近它,它的指针就越敏感。等箭头稍微开始偏移的时候,你可以去修正它, 如果它很快的偏转,那就代表着你已经在它的正上方了。这时候,你就尽快要去截获下一个 NBD。(修改
面板上的频率即可)
记住:尽可能保持箭头对中呀。
自己来吧,成都离重庆不远,所以接下来就是 DS 了(开始进场),其频率是 250。0,再后来是 OS,其频率是 241。0。等我们到 OS 了继续讲解。。。。。
休息了这么久,回来继续。
相信飞机现在正确控制下已经快到 OS 了吧?很好。我们继续朝 WX 飞,那个就是进近的起始点了。我们也快到重庆了。

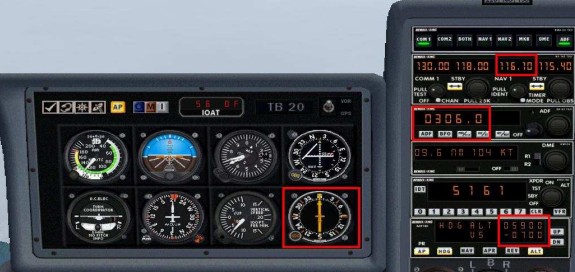

1,过 OS 后,将 WX 的频率 306 输入 ADF 面板。并朝 WX 飞,并按照进场航图要求下降至 5900FT。如下图:
(此时的位置信息请见附录的航图 3)
进近:
现在我们拿出进近航图,现在我提供的是一张 VOR/DME Rwy02 的进近图。其中我们将使用的信息有:
过 WX 立即右转至 315,下降到 QNH3610 并保持到截获 CKG021 航道。截获后在 DME 8 海里时开始最后进近,到 DME 6 海里时,高度应为 QNH 2960,到 DME1。7 海里时决断,如不能建立目视参考应立即复飞爬升至于 2500,并右转保持 4430 飞 WX。航图上同时附有下降率参考表可供我们参考。我们飞仪表不熟练的话,进近时可以尽量用较低的速度来飞。
好,我们按照给定信息将 CKG 的频率输入,并调整 CRS 至 021。并点亮无线电面板上的 NAV1。

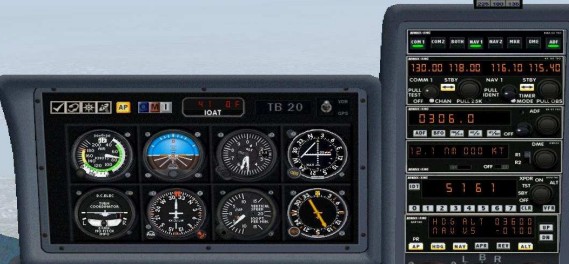

一旦过 WX,我们按航图立即右转至 315,提前调速到 70 节,并下降到 3610 并保持。然后点亮自动驾驶的 NAV 按钮等待其自动截获航道。(注意:不要改变 ADF 面板上 WX 的频率,因为很多事情都需要提前准备,省的到时候手忙脚乱的。提前减速也是为了这个,否则到进近的时候,你相当一部分精力会被怎么减速和打配平消耗掉。。。。)如下图:(此时的位置信息请见附录的航图 4)

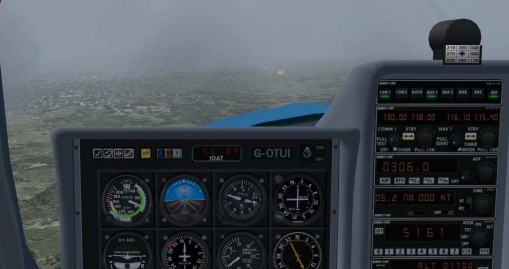

现在最后关键时刻到了,我们已经截获 CKG 的航道了(如下图,飞机已开始自动右转),因为是非精密进近,所以你别指望有什么下滑道可以截,你得完全按照航图上给定的下降梯度结合测距机来下降!(注意观察自动驾驶面板的 HDG 灯已经熄灭)
现在已经建立目视参考了,你可以断开 AP,目视落地。
到这里就是考验你手动操作的能力了,相信各位一定能平稳的落地!
