PMDG747-400 驾驶舱面板按键中文说明

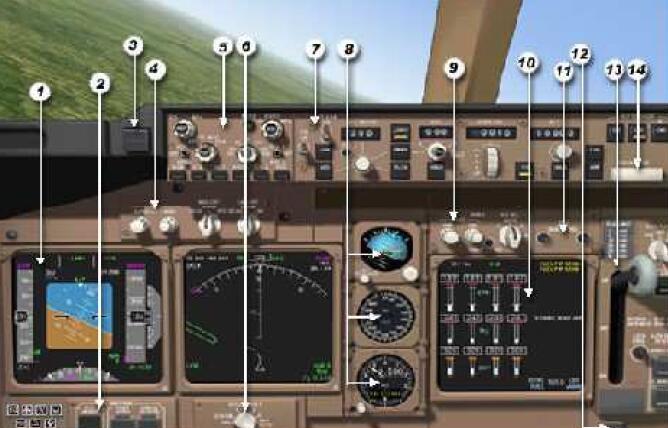

主要面板

1 主要飞行显示屏 Primary Flight Display (PFD)

2 地面接近警报系统 Ground Proximity Warning System (GPWS)

3 多功能警报系统 Master Warning Panel

4 仪表照明控制器 Instrument Lighting Rheostats

5 导航显示模式控制器 Nav Display Function controllers

6 自动剎车控制器 AutoBrakes

7 模式控制仪表板 Mode Control Panel (MCP)

8 备用标准飞行仪表 Standby Gauges

9 引擎指示及全警告系统照明控制器EICAS Lighting Rheostat

10 引擎指示及全警告系统Engine Instrument and Crew Alert System (EICAS)

11 引擎指示及全警告系统换页与记忆控制 EICAS Page & Recall

12 起飞/重飞开关 TO/GA Switch

13 降落机轮控制杆 Landing Gear Lever

14 自动驾驶解除开关Autopilot Disengage Switch

驾驶舱说明（二） 抬头控制仪表板

1 电气设备面板 Electrical panel

2 液压控制面板 Hydraulics panel

3 辅助动力装置控制钮 APU Control

4 防结冰开关 Anti-Ice Switches

5 引擎启动开关 Engine Start Switches

6 燃油系统面板 Fuel Systems panel

7 照明设备开关 Lighting Switches

8 气流控制面板Pneumatics Panel

9 环境控制面板 Environment Panel

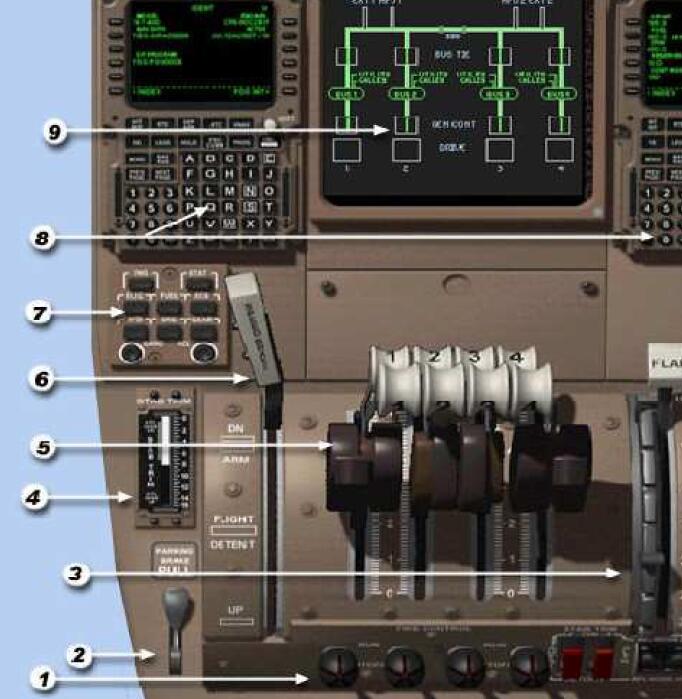

中央基座控台CENTER PEDESTAL

1 油路控制开关 Fuel Cutoff Switches

2 停机煞车杆 Parking Brake Lever

3 襟翼控制杆 Flap Control Lever

4 配平指示器 Stabilizer Trim Indicator

5 节流阀 Throttles

6 空气煞车杆 Speed Brake Lever

7 下方引擎指示及全警告系统画面控制键 Lower EICAS Page Controls

8 飞航管理计算机面板 FMC Panels

9 下方引擎指示及全警告系统显示屏 Lower EICAS

驾驶舱说明（三）

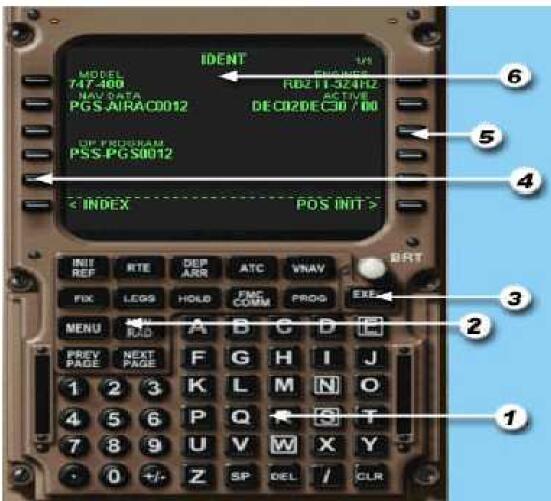

飞航管理计算机面板

1 飞航管理计算机输入键盘 FMC Keyboard

2 飞航管理计算机功能输入按键 Mfunction Switches

3 执行开关 Execute Switch

4 左排选择按键 Left LSKs (Line Select Keys)

5 右排选择按键 Right LSKs

6 飞航管理计算机数据显示屏FMC Data Screen

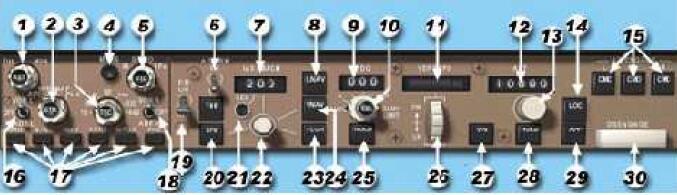

模式控制仪表板 MCP PANEL

1 决定高度调整钮 Decision Height Adjustment knob

2 水平状况显示屏模式选择钮 HSI Mode Selector

3 水平状况显示屏可视距离调整钮 HIS Range knob

4 公制 / 英制 选键 Meters / Feet Switch

5 气压拨定选择钮 Barometic Pressure Selector Knob

6 自动节流阀设定开关 Auto Throttle Arming Switch

7 速度设定窗 Speed Selection Window

8 垂直高度导航钮 LNAV Switch

9 航向设定窗 Heading SelectionWindow

10 航向选钮及转弯坡度限制选钮Heading Selector Knob & Bank Limit Selector

11 垂直速率设定窗Vertical Speed Selection Window

12 高度设定窗 Altitude Selection Window

13 高度设定调整钮 Altitude Selection Knob

14 Localizer Hold Switch

15 自动驾驶控制开关 Autopilot Connect Switches

16 左边(NAV1)VOR/ADF 选择开关 Life VOR/ADF Selector Switch

17 水平状况显示屏数据选择钮 HSI Data Display Switches

18 右边(NAV2) VOR/ADF 选择开关 Right VOR/ADF Selector Switch

19 飞行指示开关 Flight Director On/Off Switch

20 自动驾驶速度控制 Autopilot Speed Switch

21 速度模式(指示空速/马赫)选纽 IASMach toggle switch

22 速度设定调整钮Speed Selection Knob

23 FLCH 按键开关 FLCH Switch

24 VNAV 按键开关 VNAV Switch

25 航向保持按键开关 Heading Hold Switch

26 垂直速率控制转轮 Vertical Speed Control Wheel

27 垂直速率控制开关 Vertical Speed Switch

28 高度保持按键开关 Altitude Hold Switch

29 进场保持按键开关 Appraoch Hold Switch

30 自动驾驶解除开关 Autopilot Disengage Switch

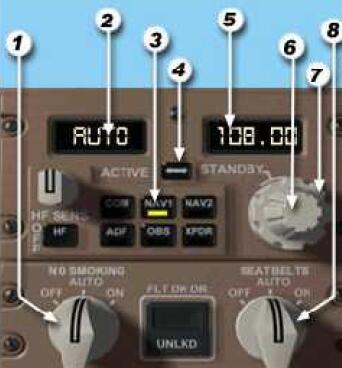

无线电控制面板RADIO PANEL

1 请勿吸烟警示选纽 No Smoking Warning Switch

2 使用中的无线电频率 Active Radio Frequency

3 无线电模式选纽 Radio Mode Selector Buttons

4 使用/被用无线电选纽 Active/ Standby Selector Switch

5 被用无线电频率 Standby Radio Frequency

6 无线电频率内环调整钮 Radio Frequency Inner Tuning Knob

7 无线电频率外环调整钮 Radio Frequency Outer Tuning Knob

8 座位安全带警示选纽 Seatbelt warning System Switch

时钟控制面版 CLOCK PANEL

1 马表计时控制键 Stopwatch Start / Stop / Reset control

2 使用时间控制选纽 Elapsed Time Switch

3 现在标准时间 Current Time

4 使用时间 Elapsed Time

5 飞行加速模式选纽 Flightsim Accelerated Time control
