安－２４ＲＶ 简体中文图文教程全本

本教程来自网络，版权归原作者所有

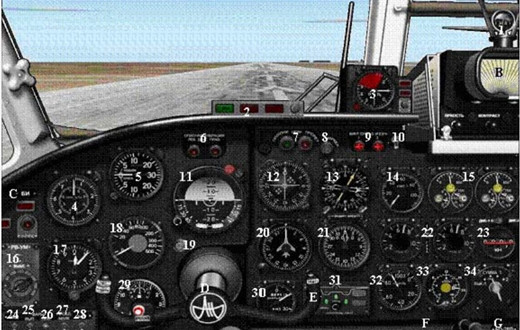

安－２４ＲＶ主面板说明

这是位于驾驶舱的主面板。
打开自动驾驶仪点击右下方的 АП-28Л（应该是自动驾驶仪的型号）标签。气象雷达屏幕(右上方的那个个大屏幕) 是一个装饰物，但它用于切换到领航员面板。在领航员面板点击气象
雷达回到主驾驶面板。点击气象雷达屏幕上方的按钮，会出现顶板。
下面是驾驶面板的仪表对照：
1、 罗盘。

2、 警告灯：左侧为自动驾驶仪开启显示；中间和右侧为仰角警告，在速度低于 230km 的
情况下，起飞着陆仰角超过 15 度，正常飞行超过 32 度会告警。
3、 过载表 AUASP。
4、 空速表( 型号 КУС-730/1100К. )，外侧显示 IAS，内侧 TAS，采用公制单位千米/小时。
5、 升降率表(ВАР-30)，采用公制，显示单位米/秒（附 1 米/秒 =180 英尺/分钟）。
6、 发动机喘震告警灯。
7、 RSBN 信号指示灯（ RSBN 这种导航方式在后面会有说明）。
8、 过台信号灯
9、 桨距开锁显示灯
10、 桨距开锁控制开关，落地后接通可显著减少推力，但不可在飞行中打开。
11、 地平仪
12、 VOR/RSBN/ILS 航向指示仪 (КППМ).
13、 双通道航迹指示器
14、 油门开度指示
15、 发动机状态显示表 ЭМИ-3К，显示喷油前的油温和油压。
16、 高度告警仪(РВ-УМ)，当飞机上升或下降通过设定高度时有电铃声提示。通过旋转设
定重要参考高度。这个开关应该是打开的。 K 是检查位。
17、 高度表(ВД-10)
18、 无线电高度表，要通过高度告警仪(РВ-УМ)才能打开。
19、 罗盘调节按钮(ГИК1)
20、 电罗经(ГПК-52)，可配合自动驾驶仪使用。
21、 RSBN 方位角和距离显示 (ППДА-П)
22、 发动机排气温度(ИТГ-1),100°C 单位。
23、 DME 和 DME1-2 切换开关。
24、 空速管加温
25、 着陆或滑行灯开关，配合下面 26 使用
26、 上为着陆灯，下为滑行灯，中间关闭
27、 防撞灯
28、 航行灯及驾驶舱面板灯开关
29、 时钟
30、 襟翼位置指示
31、 起落架指示
32、 发动机转速表
33、 油量表，配合下面 34 有多种显示方式
34、 油量表显示方式切换（关、总油量、主油箱油量、辅助油箱油量）
35、 这个仪表是隐藏的，但是也跟油量相关，所以一般也用不着了（我是这么想的）。
